日期：2023-01-18 來源：belling

        指夾式血氧儀是用來監測血氧飽和度的一種小型儀器，體積小、功耗低、使用方便、便于攜帶。測量時只需將手指插入指夾式光電傳感器中，即可測量血氧飽和度值和脈率。血氧飽和度指的是血液中被氧結合的氧合血紅蛋白的容量，占全部可結合的血紅蛋白容量的百分比。它是反應人體是否缺氧的一個重要的指標，是體現呼吸循環的重要生理參數。血氧飽和度正常值應該在95%-100%，如果低于94%，就需要引起警惕，盡快到醫院檢查缺氧的原因。

隨著我國人口老齡化速度不斷加快，人們對慢病預防和健康管理的需求呈上漲趨勢。例如，患有心腦血管疾病的病人會因血液黏稠、冠狀動脈硬化、血管腔狹窄從而導致供氧困難。由于病毒感染等原因造成的呼吸系統疾病，患者也會因?yàn)楹粑щy導致吸入氧氣量不足。如果患者重度缺氧，得不到及時供氧搶救，很可能有生命危險。因此，這類人群需要長期監測血氧含量，預防危險發生。指夾式血氧儀正是一款具備“預防”屬性的家用健康設備。

指夾式血氧儀的測量原理是根據還原血紅蛋白（Hb）和氧合血紅蛋白（HbO2）對紅光和紅外光的吸收能力不同，用兩束不用波長的光（紅光和紅外光）照射人體指端而由光敏組件獲取測量信號，所獲取信息經過處理后分析出血氧飽和度值。

圖1 指夾式血氧儀原理框圖

圖1為指夾式血氧儀原理框圖，圖中，模擬開關用于切換紅光LED和紅外光LED燈，LED燈發射電流可達到幾十mA，因此要求模擬開關具有低導通電阻特性。紅光和紅外光LED由通用運放和三極管構成的恒流電路驅動，具有較高的電流精度和較低的溫度漂移。在光敏接收管側，運放用于實現光電轉換，一般選用低噪聲運放，能夠更好地提高系統的分辨率。在電源拓?fù)渖?，一種是采用兩節干電池(3V)供電，通過DC-DC升壓到3.6V，再通過LDO降壓給系統各電路使用，另一種采用鋰電池供電，可以循環充電使用。

1、 模擬開關

超低導通電阻模擬開關BL1555：

l  寬工作電壓范圍：1.65~5.5V

l  超低導通電阻：0.3Ω

l  -3dB 帶寬：33MHz

l  靜態電流：小于 1uA

l  高隔離度：-66dB

l  工作溫度范圍：-40~+125℃

l  MSOP10，QFN1.8x1.4-10L 封裝可選

表1  模擬開關選型表

2、 運算放大器

     低噪聲運放BL3782/84：

l  寬工作電壓范圍：2.1V~5.5V

l  低失調電壓：最大值 3.5mV

l  低溫度漂移：典型值 2.4uV/℃

l  低輸入偏置電流：1pA

l  增益帶寬積（GBW）：6MHz

l  靜態電流：470uA 每通道

l  噪聲系數：13nV/√Hz

  通用運放BL321L：

l  寬工作電壓范圍：2.1V~5.5V

l  低失調電壓：最大值 3.5mV

l  低溫度漂移：典型值 2.7uV/℃

l  低輸入偏置電流：1pA

l  增益帶寬積（GBW）：1MHz

l  靜態電流：40uA 每通道

l  噪聲系數：27nV/√Hz

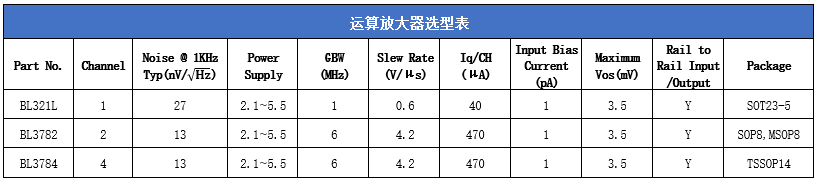

表2 運算放大器選型表

3、 LDO

低噪聲高電源抑制比LDO BL9161G, BL9162：

l  寬工作電壓范圍

l  良好的電源抑制比指標

l  低關斷電流

l  低dropout電壓

l  內置過熱保護功能

l  快放電功能

l  DFN1x1-4L,SOT23-5,SOT23-3,SC70-5封裝

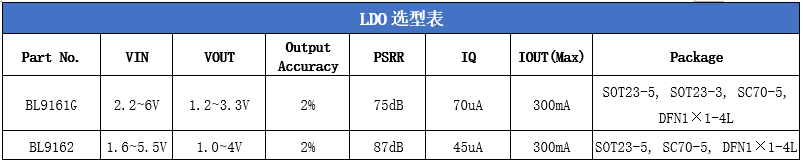

表3 LDO選型表

4、 鋰電池充電芯片

線性充電管理芯片BL4054B，BL4056C：

l  鋰電池正負極反接保護（部分型號）

l  Vcc 輸入端反接保護（部分型號）

l  可編程充電電流

l  恒定電流/恒定電壓

l  溫度自適應可實現充電速率最大化

l  精度達到±1%的預設充電電壓

l  自動再充電

l  C/10 充電終止

l  2.9V涓流充電

l  軟啟動限制浪涌電流

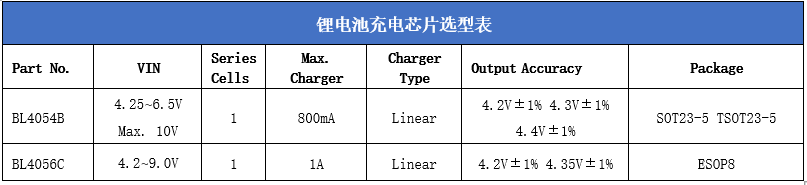

表4 鋰電池充電芯片選型表

5、 DC-DC升壓電路

BL8536和ME2188是PFM高效同步升壓電路，靜態電流低，外圍電路簡單，非常適合干電池供電的電子產品應用。

l  效率達93%以上

l  0.9V低啟動電壓

l  同步整流，不需外圍肖特基二極管?

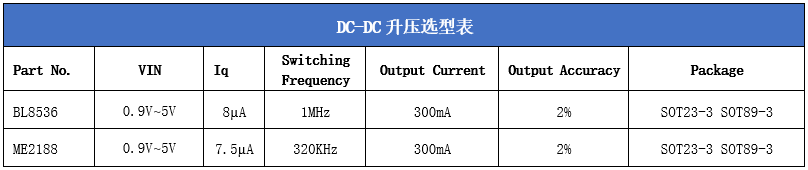

表5 DC-DC升壓芯片選型表

6、 低壓MOSFET

BLM2301和BLM2305為采用溝槽技術的P溝道低壓MOSFET， 具有極低的導通電阻，低至0.7V的柵極開啟電壓非常適合采用電池供電的便攜電子產品。

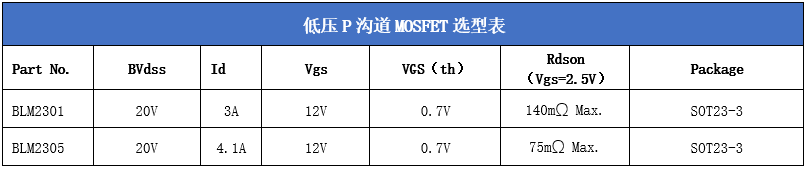

表6 低壓P溝道MOSFET選型表
