日期：2024-04-24 來源：上海貝嶺

上海貝嶺最新推出單通道、單極性、全差分輸入高精度模數轉換器系列BL1080和BL1070。BL1080 最高支持18位1MS/s，BL1070最高支持16位2MS/s。全系列內置高精度低溫漂的4.096V基準源、采樣保持電路和18bit逐次逼近型模數轉換器(SAR ADC)。具備小型化的QFN48的封裝形式，額定工作溫度范圍為-40℃至+85℃。產品可廣泛應用于儀器儀表、工業自動化、醫療設備、光通信等領域。

系統框圖

產品特性：

高精度：

全系產品具有出色的噪聲性能和線性度，BL1080產品具有不低于96dBFS的高信噪比，以及低至-112dB的THD。BL1070產品信噪比高達93dBFS，THD低至-106dB。

BL1080@ (F_S=1MS/s F_IN=2.1kHz)的典型FFT

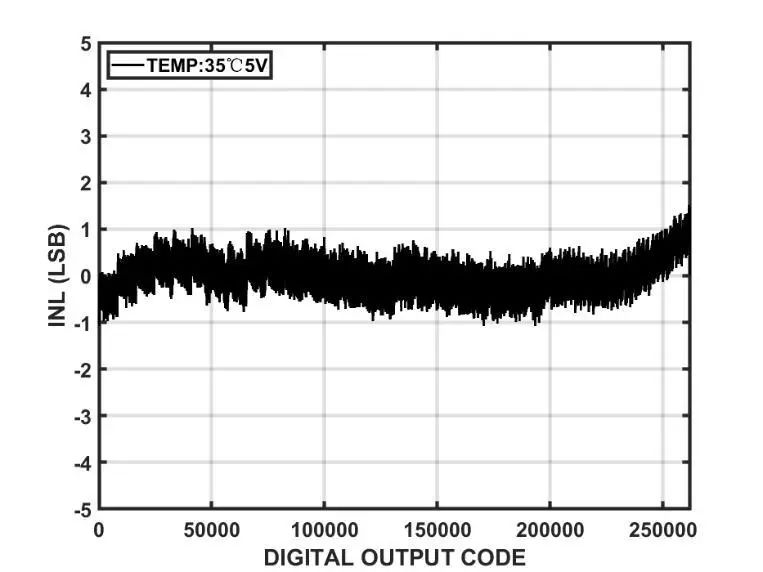

BL1080@ (F_S=1MS/s F_IN=2.1kHz)的典型INL

BL1070@ (F_S=2MS/s F_IN=2.1kHz)的典型FFT

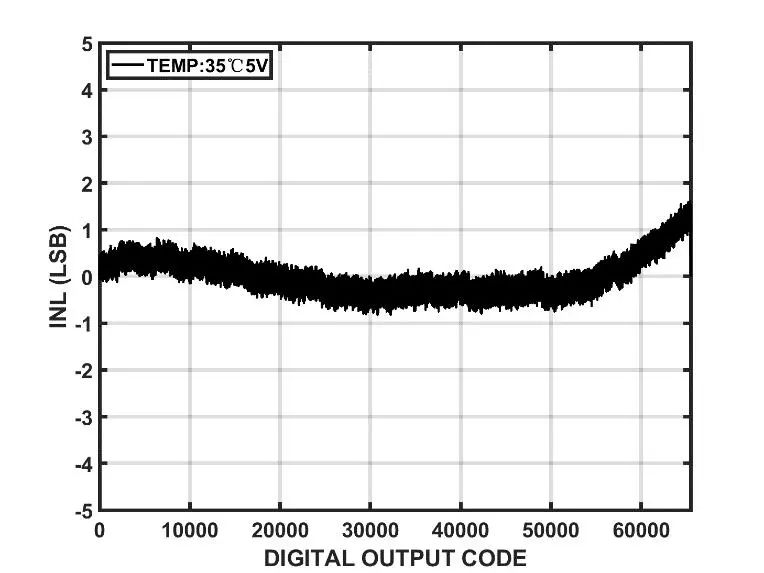

BL1070@ (F_S=2MS/s F_IN=2.1kHz)的典型INL

片上低溫漂帶隙基準電壓源：

全系產品內置高精度電壓基準源，并在全溫范圍內具備出色的溫漂特性，可低至10 ppm/℃。在外部基準模式下，也可選擇貝嶺的高精度基準源產品BLR240作為外部基準的輸入方案。

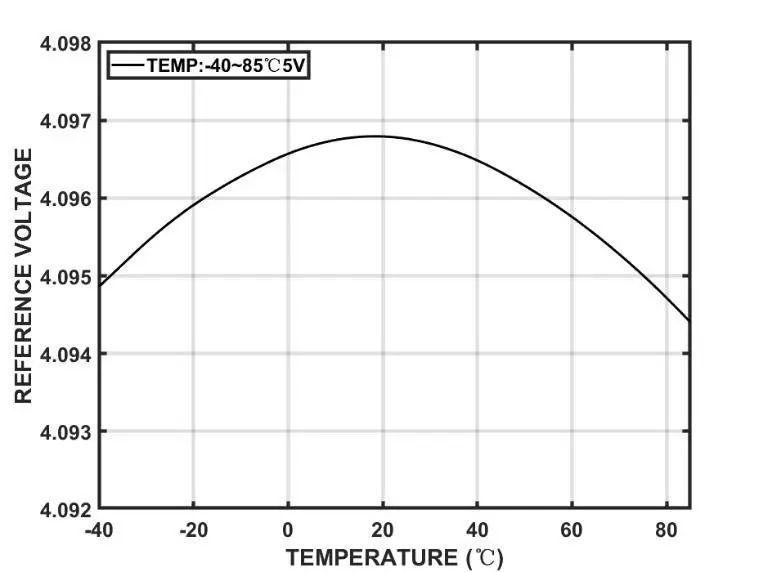

片內基準電壓源溫漂曲線

低功耗：

BL1080以1MS/s速率進行正常轉換期間的功耗典型值僅有70mW。BL1070在2MS/s速率進行正常轉換期間的功耗典型值僅有80mW。

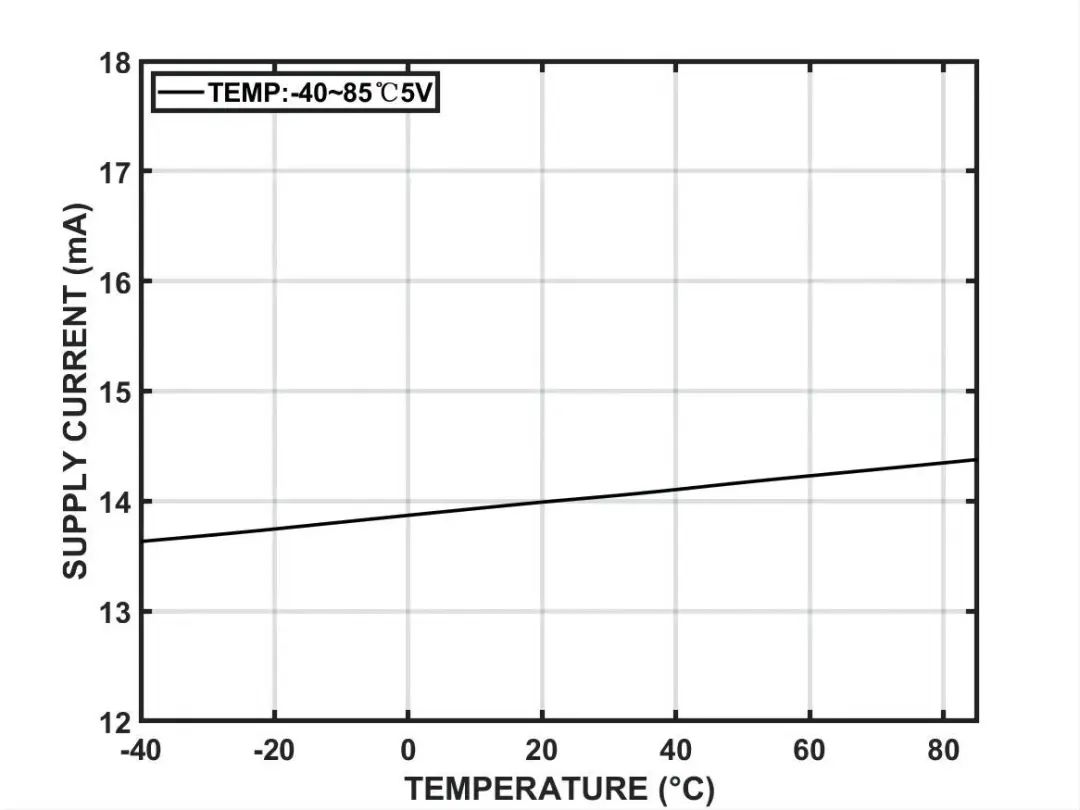

BL1080@ 1MS/s轉換電流 vs 溫度

BL1070@ 2MS/s轉換電流 vs 溫度

靈活易用的接口模式：

全系產品支持高速串行/并行數據接口，BL1070型號下新增并行字節模式，可以通過只使用DB15-DB8引腳來讀取16位字節數據，進一步幫助應用場景減少接口使用率。

應用場景:
1、光通信

2、醫療設備

3、工業自動化

4、儀器儀表
